产品说明

煤矿用阻燃通讯电缆使用说明

一、用途：

MHYV用于平巷、斜巷及机电硐室

MHJYV用于机械损伤较高的平巷和斜巷

MHYBV用于机械攻击较高的平巷和斜巷

二、事情条件

1、电缆导体的恒久允许事情温度—40～+50℃；月平均最大的相对温度为95%（+25℃时）。

2、电缆允许敷设与装置的温度应不低于—10℃。

3、电缆最小弯曲半径：MHYV及MHJYV型电缆为电缆外径的10倍；MHYBV型号为外径的15倍。

三、电缆的使用及其注重事项：

1、在装置电缆前首先检查产品是否跟装备所配备的型号规格相一致，是否能知足生产的正常需要，装置时必需注重将绝缘层外貌的层处置惩罚清洁。

2、用电缆时，机电工应严酷按划定举行操作和装置，在运行历程中时刻对电缆的运行情形举行检测，并将检查的效果予以纪录，避免电缆在运行中受到外力的损伤或其他缘故原由造成的电缆短路、断路。

3、�；院�，对电缆举行周全的检查，发明问题实时处置惩罚。

煤矿用铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆使用说明

一、1、使用规模：额定电压450/750V及以下控制、监控回路及�；せ芈返呐�

二、产品使用条件：

1、额定电压450/750V。

2、聚氯乙烯绝缘电缆导体的恒久允许事情温度为650C；

3、电缆的敷设温度不低于0 ?C，推荐的允许弯曲半径：无铠装层的电缆，

不小于电缆外径的6倍。有铠装或铜带屏障结构的电缆，不小于电缆外径的12倍。

三、电缆的使用及其注重事项：

1、在装置电缆前首先检查产品是否跟装备所配备的型号规格相一致，是否能知足生产的正常需要，装置时必需注重将绝缘屏障外貌层处置惩罚清洁。

3、�；院�，对电缆举行周全的检查，发明问题实时处置惩罚。

产品参数

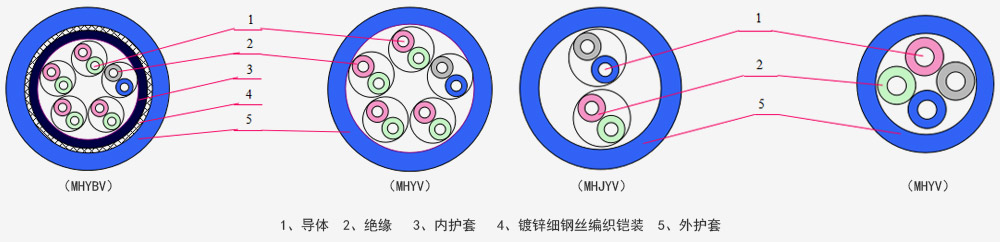

煤矿用阻燃通讯电缆（MHYV、MHJYV、MHYBV）

型号	规格	导体结构根数/单线标称直径（mm）	绝缘标称厚度（mm）	外护套标称厚度（mm）	电缆外径（mm）	编织镀锌钢丝直径（mm）	外护套标称厚度（mm）
MHYV	1×2	7/0.28	0.45	1.6	≤7.1	/	/
	2×2	7/0.28	0.45	1.6	≤8.6	/	/
	1×4	7/0.28	0.45	1.6	≤8.0	/	/
	5×2	7/0.28	0.45	1.6	≤11.5	/	/
MHJY	1×2	4/0.28铜线+3/0.28 钢线	0.45	1.6	≤7.1	/	/
MHJY	2×2	4/0.28铜线+3/0.28 钢线	0.45	1.6	≤8.6	/	/
MHYBV	5×2	1/0.8	0.35	1.6	≤15.6	0.20～0.30	1.6
	10×2	1/0.8	0.35	1.6	≤18.4	0.20～0.30	1.6
	20×2	1/0.8	0.35	2	≤23.4	0.20～0.30	2
