露天煤矿用高压橡套软电缆系列

在线订购

产品说明

一、

1、使用规模：适用于额定电压为6kV、10kV矿山采掘机械、起重运输机械用电缆。

2、用途：本产品共交流额定电压6kV、10kV及以下移动配电装置及矿山采掘机械、起重运输机械用。

二、产品使用条件：

1、额定电压：6kV、10kV。

2、电缆导体的恒久允许事情温度为65℃、90℃。

3、电缆的最小弯曲半径为电缆直径的6倍。

三、电缆的使用及其注重事项：

1、在装置电缆前首先检查产品是否跟装备所配备的型号规格相一致，是否能知足生产的正常需要，装置时必需注重将绝缘层的外貌处置惩罚清洁。

2、用电缆时，机电工应严酷按划定举行操作和装置，在运行历程中时刻对电缆的运行情形举行检测，并将检查的效果予以纪录，避免电缆在运行中受到外力的损伤或其他缘故原由造成的电缆短路、断路。

3、�；院�，对电缆举行周全的检查，发明问题实时处置惩罚。

产品参数

露天煤矿用高压橡套软电缆（UG、UGF-6kV）

一、

1、使用规模：适用于额定电压为6kV矿山采掘机械、起重运输机械用电缆。

2、用途：本产品共交流额定电压6kV及以下移动配电装置及矿山采掘机械、起重运输机械用。

二、产品使用条件：

1、额定电压：6kV。

2、电缆导体的恒久允许事情温度为65℃。

3、电缆的最小弯曲半径为电缆直径的6倍。

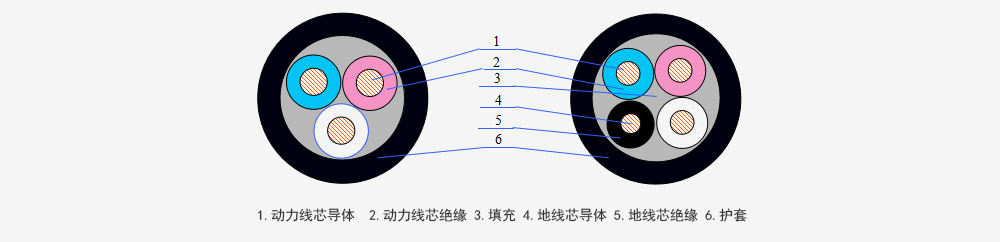

型号：UG、UGF 额定电压：6kV 执行标准：Q/MD12-2007

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A
			电缆外径(mm)				参考值
			最小	最大			参考值
3×10	4.5	6	38	42	2612	1.91	72
3×16	4.5	6	41	44.5	2900	1.21	94
3×25	4.5	6	46	48.5	3500	0.78	121
3×35	4.5	6	48	51	4000	0.554	148
3×50	4.5	6	51	54	4600	0.386	188
3×70	4.5	6	56	59	5600	0.272	228
3×95	4.5	6	60	63	6700	0.206	276
3×120	4.5	6	64	67	7700	0.161	318
3×6+1×6	4.5	6	36	39	2301	3.3	53
3×10+1×10	4.5	6	40	43	2700	1.91	72
3×16+1×16	4.5	6	42	46	3200	1.21	94
3×25+1×16	4.5	6	46	49	3800	0.785	121
3×35+1×16	4.5	6	48	51	4200	0.554	148
3×50+1×16	4.5	6	52	55	4900	0.386	188
3×70+1×25	4.5	6	57	60	6000	0.272	228
3×95+1×35	4.5	6	61	64	7100	0.206	276

露天煤矿用高压橡套软电缆（UG、UGF-10kV）

一、

1、使用规模：适用于额定电压为10kV矿山采掘机械、起重运输机械用电缆。

2、用途：本产品共交流额定电压10kV及以下移动配电装置及矿山采掘机械、起重运输机械用。

二、产品使用条件：

1、额定电压：10kV。

2、电缆导体的恒久允许事情温度为90℃。

3、电缆的最小弯曲半径为电缆直径的6倍。

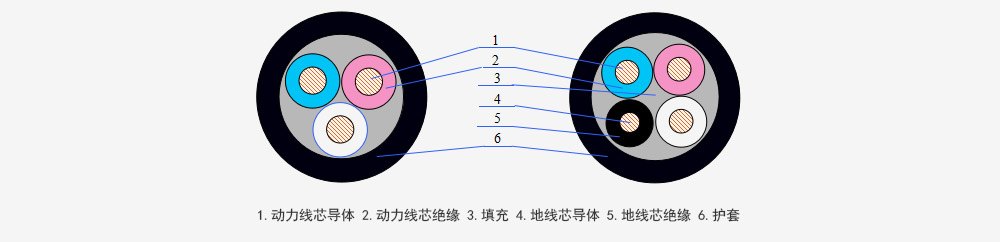

型号：UG、UGF 额定电压：10kV 执行标准：Q/MD12-2007

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A
芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	参考值
3×16	5.5	6	49	52	3650	1.21	85
3×25	5.5	6	53	56	4320	0.78	110
3×35	5.5	6	55	58	4808	0.554	135
3×50	5.5	6	59	62	5600	0.386	168
3×70	5.5	6	64	67	6500	0.272	205
3×95	5.5	6	68	71	7680	0.206	250
3×120	5.5	6	72	75	8780	0.161	295
3×16+1×16	5.5	6	50	53	4000	1.21	85
3×25+1×16	5.5	6	54	57	4680	0.785	110
3×35+1×16	5.5	6	56	59	5190	0.554	135
3×50+1×16	5.5	6	60	63	6000	0.386	168
3×70+1×25	5.5	6	66	69	7000	0.272	205
3×95+1×35	5.5	6	69	72	8140	0.206	250

露天煤矿用高压屏障橡套软电缆（UGFP-6kV）

一、

1、使用规模：适用于额定电压为6kV矿山采掘机械、起重运输机械用电缆。

2、用途：本产品共交流额定电压6kV及以下移动配电装置及矿山采掘机械、起重运输机械用。

二、产品使用条件：

1、额定电压：6kV。

2、电缆导体的恒久允许事情温度为65℃。

3、电缆的最小弯曲半径为电缆直径的6倍。

型号：UGFP 额定电压：6kV 执行标准：Q/MD12-2007

芯数×截面（mm²）	绝缘厚度 (mm)	护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量A
			电缆外径(mm)				参考值
			最小	最大			参考值
3×10	4.5	6	40	43	2680	1.91	72
3×16	4.5	6	42	45.5	3038	1.21	94
3×25	4.5	6	46	49.5	3640	0.78	121
3×35	4.5	6	49	52	4100	0.554	148
3×50	4.5	6	53	55.5	4800	0.386	188
3×70	4.5	6	58	60.5	5800	0.272	228
3×95	4.5	6	62	64.5	6800	0.206	276
3×120	4.5	6	66	68.5	7800	0.161	318
3×10+1×10	4.5	6	41	44	2860	1.91	72
3×16+1×16	4.5	6	43	46.5	3290	1.21	94
3×25+1×16	4.5	6	47	50	3898	0.785	121
3×35+1×16	4.5	6	50	52.5	4320	0.554	148
3×50+1×16	4.5	6	54	56	5050	0.386	188
3×70+1×25	4.5	6	58	61	6100	0.272	228
3×95+1×35	4.5	6	62	65	7290	0.206	276
