电焊机电缆系列

产品说明
产品参数

在线订购

产品说明

一、

1、使用规模：适用于额定电压为220V电缆。

2、用途：用作电焊机第二次侧接线及毗连电焊钳的软电缆。

二、产品使用条件：

1、电缆导体的恒久允许事情温度为65℃。

2、电缆的最小弯曲半径为电缆直径的6倍。

三、电缆的使用及其注重事项：

1、在装置电缆前首先检查产品是否跟装备所配备的型号规格相一致，是否能知足生产的正常需要，装置时必需注重将绝缘层外貌的层处置惩罚清洁。

2、用电缆时，机电工应严酷按划定举行操作和装置，在运行历程中时刻对电缆的运行情形举行检测，并将检查的效果予以纪录，避免电缆在运行中受到外力的损伤或其他缘故原由造成的电缆短路、断路。

3、�；院�，对电缆举行周全的检查，发明问题实时处置惩罚。

产品参数

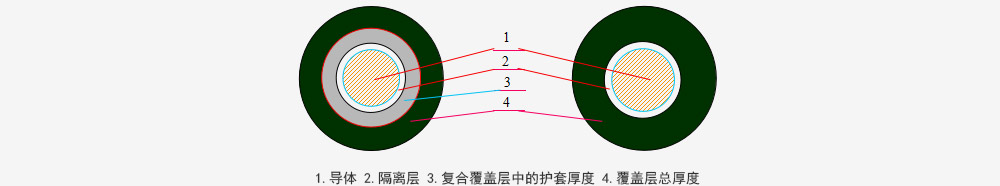

电焊机电缆（245IEC81(YH) 、245IEC82(YHF)）

一、

1、使用规模：适用于额定电压为220V电缆。

2、用途：用作电焊机第二次侧接线及毗连电焊钳的软电缆。

二、产品使用条件：

1、电缆导体的恒久允许事情温度为65℃。

2、电缆的最小弯曲半径为电缆直径的6倍。

型号：245IEC81(YH) 、245IEC82(YHF) 执行标准：GB5013.6-1997

芯数×截面（mm²）	笼罩层总厚度 (mm)	复合笼罩层中的护套厚度 (mm)	电缆外径(mm)		电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	25℃额定载流量
芯数×截面（mm²）	笼罩层总厚度 (mm)	复合笼罩层中的护套厚度 (mm)	最小	最大	电缆参考重量 (km/kg)	20℃导体（铜）最大直流电阻（Ω/km）	A参考值
10	2	1.3	8.9	9.5	146	1.91	151
16	2	1.3	9.2	11.5	218	1.16	243
25	2	1.3	10.5	13	316	0.785	343
35	2	1.3	11.5	14.5	426	0.536	452
50	2.2	1.5	13.5	17	593	0.379	630
70	2.4	1.6	15.5	19..5	790	0.268	861
95	2.6	1.7	18	22	1060	0.198	1137
120	2.8	1.8	20	24	1348	0.161	1436
150	3	1.9	21.3	26	1678	0.129	1782
185	3.2	2	22.5	28.5	1980	0.106	1820

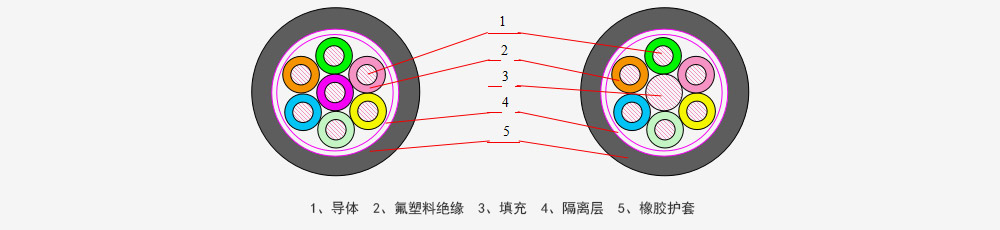

电焊机专用控制电缆（NGKSBH-300/500V）

一、电缆选用质料

1.控制电缆的导体：接纳镀锡无氧铜丝。

2.控制电缆的绝缘：接纳入口耐高温氟塑料（长时间使用不焦化、不龟裂、不脱落）。

3.外护套接纳入口高强度自然丁苯胶。

二、应用：适用于种种送丝机、气保焊机、氩弧焊机、种种铺机具起动，控制，测速，毗连仪器、仪表等。

三、特征：具有优良的热稳固和机械耐磨性能，抗老化、防飞溅、韧性好、易焊接、不氧化，使用寿命长。

型号：NGKSBH 额定电压：300/500V 执行标准：Q/MD016-2008

导体标称截面（㎜²）	导体结构	绝缘厚度（㎜）	20℃时导体最大电阻（Ω/KM）
0.5	28/0.15	0.35	40.1
0.75	42/0.15	0.35	26.7
1	57/0.15	0.35	20
1.5	85/0.15	0.4	13.7
2.5	79/0.2	0.4	8.21
4	81/0.25	0.5	5.09
6	122/.025	0.5	3.39

型号	额定电压（V）	导体标称截面（㎜2)
0.75	1	1.5	2.5	4	6
NGKSBH	300/500	2～37芯	2～14芯

型号

额定电压

（V）

导体标称截面（㎜2)

0.75

1.5

2.5

NGKSBH

300/500

2～37芯

2～14芯

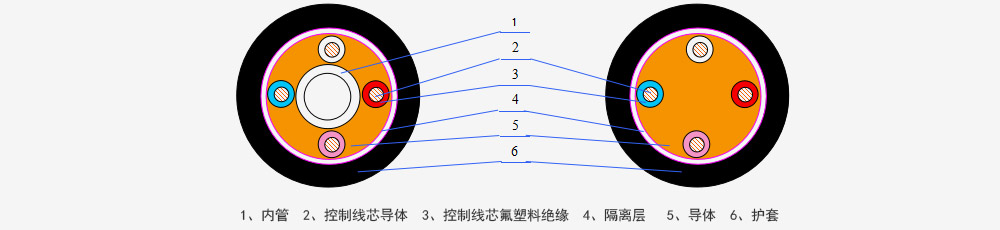

CO? —体化焊枪电缆（推丝式）（YHKX-200V）

一、电缆选用质料：

1.导体接纳高纯度无氧铜丝。

2.控制线芯导体接纳镀锡无氧铜丝。

3.控制线芯绝缘接纳进品耐高温氟塑料（长时间使用不焦化不龟裂、不脱落）。

4.护套接纳入口自然、丁苯橡胶质料90℃不延燃橡皮。

二、应用：适用于推丝式CO2气体�；ず盖�。

三、特征：具有耐高温、抗老化、防飞溅、韧性好、易焊接、不氧化，使用寿命长。

四、手艺特征：

1.电缆具有通气通电、通丝（焊丝）起控制等复相助用。

2.制品电缆经受交流50H2电压1000V，5min不击穿。

3.制品电缆具有耐充气性能。

4.电缆具有不延燃性能。

型号：YHKX 额定电压200V 执行标准：Q/MD016-2008

规格（㎜²）	内管型号（㎜）	控制线		导体结构根数/丝径（㎜）	隔离层㎜	护套厚度（㎜）	电缆外径（㎜）	导体电阻（Ω/KM）
规格（㎜²）	内管型号（㎜）	根数	导体截面（㎜²）	导体结构根数/丝径（㎜）	隔离层㎜	护套厚度（㎜）	电缆外径（㎜）	导体电阻（Ω/KM）
18	8×1	2	0.35	708/0.18	0.08	2	15.0～16.0	962
22	8×1	2	0.35	865/0.18	0.08	2	16.0～16.5	0.837
25	8×1	2	0.35	983/0.18	0.08	2	16.5～17.0	0.758
25	10×1	2	0.5	983/0.18	0.08	2	17.0～18.0	0.758
35	10×1	2	0.5	1376/0.18	0.08	2	18.0～18.5	0.536
37	10×1	2	0.5	1455/0.18	0.08	2	18.5～19.0	0.504
43	10×1	2	0.75	1369/0.2	0.08	2	19.0～19.5	0.445
50	10×1	2	0.75	1592/0.2	0.08	2	19.5～20.0	0.379
56	10×1	2	0.75	1783/0.2	0.08	2	20.0～21.0	0.313
65	10×1	2	0.75	2070/0.2	0.08	2	21.0～22.0	0.248

CO? —体化焊枪电缆（拉丝式）（YHKX-200V）

一、电缆选用质料

1.导体接纳高纯度无氧铜丝。

2.控制线芯导体接纳镀锡无氧铜丝。

3.控制线芯绝缘接纳进品耐高温氟塑料（长时间使用不焦化不龟裂、不脱落）。

4.护套接纳入口开然、丁苯橡胶质料90℃不延燃橡皮。

二、应用：适用于推丝式CO2气体�；ず盖�。

三、特征：具有耐高温、抗老化、防飞溅、韧性好、易焊接、不氧化，使用寿命长。

四、手艺特征：

1.电缆具有通气通电、通丝（焊丝）起控制等复相助用。

2.制品电缆经受交流50H2电压1000V，5min不击穿。

3.制品电缆具有耐充气性能。

4.电缆具有不延燃性能。

型号：YHKX 额定电压200V 执行标准：Q/MD016-2008

规格（㎜²）	内管型号（㎜）	控制线		隔离层		导体结构根数/丝径（㎜）	护套厚度（㎜）	电缆外径（㎜）	导体电阻（Ω/KM）
规格（㎜²）	内管型号（㎜）	根数	导体截面（㎜²）	整体式	分体式	导体结构根数/丝径（㎜）	护套厚度（㎜）	电缆外径（㎜）	导体电阻（Ω/KM）
18	8×1	2	0.35	0.1	无	573/0.2	2	15.0～16.0	1.058
20	8×1	2	0.35	0.1	无	637/0.2	2	16.0～16.5	0.974
22	8×1	2	0.35	0.1	无	701/0.2	2	16.0～16.5	0.852
23	10×1	2	0.5	0.1	无	733/0.2	2	16.5～17.5	0.836
25	10×1	2	0.5	0.1	无	796/0.2	2	17.0～18.0	0.758
28	10×1	2	0.5	0.1	无	892/0.2	2	17.5～18.5	0.653
30	10×1	2	0.75	0.1	无	956/0.2	2	18.5～19.5	0.569

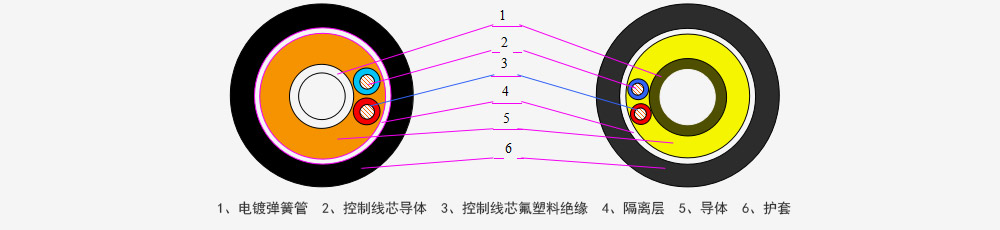

CO? —体化焊枪电缆（自动�；な剑╕HKX-200V）

一、电缆选用质料：

1.导体接纳高纯度无氧铜丝。

2.控制线芯导体接纳镀锡无氧铜丝。

3.控制线芯绝缘接纳进品耐高温氟塑料（长时间使用不焦化不龟裂、不脱落）。

4.护套接纳入口弹性体护套质料。

二、应用：适用于推丝式自动�；ず盖�。

三、特征：内在电镀弹簧管的直径的圆形状坚持稳固即即是弯曲的情形下也不会改变，并且内壁平滑使它镌汰摩擦，熔渣在它内里不累积，以是电缆的长度可以抵达9M以上。

四、手艺特征：

1.电缆具有通气通电、通丝（焊丝）起控制等复相助用。

2.制品电缆经受交流50H2电压1000V，5min不击穿。

3.制品电缆具有耐充气性能。

4.电缆具有不延燃性能。

型号：YHKX 额定电压200V 执行标准：Q/MD016-2008

规格（㎜²）	内管型号（㎜）	控制线		导体结构根数/丝径（㎜）	隔离层（㎜）	护套厚度（㎜）	电缆外径（㎜）	导体电阻（Ω/KM）
规格（㎜²）	内管型号（㎜）	根数	导体截面（㎜²）	导体结构根数/丝径（㎜）	隔离层（㎜）	护套厚度（㎜）	电缆外径（㎜）	导体电阻（Ω/KM）
35	8.5×1	2	0.5	1376/0.18	0.08	2	18.0～18.5	0.536
37	8.5×1	2	0.5	1455/0.18	0.08	2	18.5～19.0	0.504
43	8.5×1	2	0.75	1369/0.2	0.08	2	19.0～19.5	0.445
50	8.5×1	2	0.75	1592/0.2	0.08	2	19.5～20.0	0.379
56	8.5×1	2	0.75	1783/0.2	0.08	2	20.0～21.0	0.313
65	8.5×1	2	0.75	2070/0.2	0.08	2	21.0～22.0	0.248
